Детали продукта
Место происхождения: Китай
Фирменное наименование: JIAYAO/RUNXI/OEM/ODM
Сертификация: ISO9001:2008
Номер модели: EN853 1SN/SAE100 R1
Условия оплаты & доставки
Количество мин заказа: 1 метр
Цена: US$ 1
Условия оплаты: L/C, T/T, D/P
Стандартный: |
SAE100/DIN En853 |
Материал: |
Резина нитрила |
Возможность: |
Масляный резиновый шланг |
Цвет: |
Черный |
Применение: |
Система охлаждения маслом |
Наименование продукта: |
Гидравлический шланг с проволокой |
Стандартный: |
SAE100/DIN En853 |
Материал: |
Резина нитрила |
Возможность: |
Масляный резиновый шланг |
Цвет: |
Черный |
Применение: |
Система охлаждения маслом |
Наименование продукта: |
Гидравлический шланг с проволокой |
DIN EN853 1SN
Структура продукта:

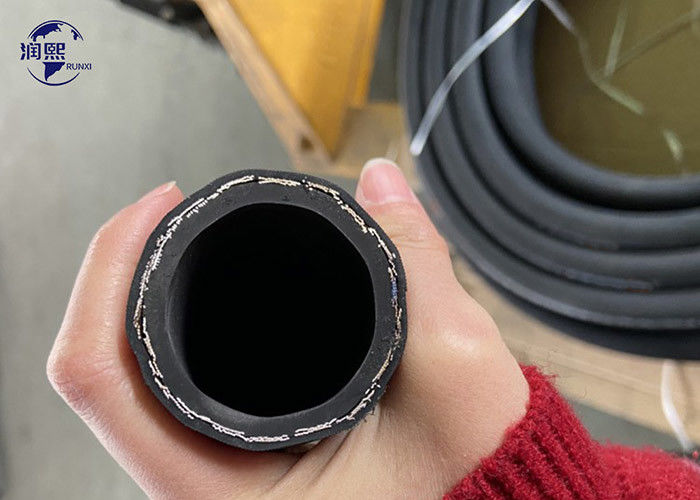

Гидравлический шланг с высоким давлением из стальной проволоки резины-Этот шланг должен состоять из внутренней трубки из нефтяной устойчивой синтетической резины, одной стальной проволоки,и нефтяной и устойчивый к воздействию атмосферных условий синтетический резиновый крыш.
|
Размер
|
Размер
|
Идентификация |
В.Д.
|
Передозировка
|
W.P.
|
П.П.
|
Давление |
минимум B.R.
|
W.T.
|
||||||||
| мм | Дюйм | Минуты | Макс | Минуты | Макс | Минуты | Макс | Макс | МпА | Пси | МпА | Пси | МпА | Пси | дюйм | мм |
Килограмм/м
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
Шланг высокого давления изготовлен из внутренней резины, средней резины, слоя проволоки и внешней резины.
Один стальной проволоки резины плетены высокое давление гидравлические Шланг:
Этот шланг должен состоять из внутренней трубки из нефтяной синтетической резины, одной стальной проволоки, и крышки из нефтяной и нефтяной синтетической резины.
Цель:Подходит для гидравлических жидкостей на основе нефти и воды.
Рабочая температура:-40 oC ~ +100 oC.
Гидравлический шланг используется в любой части гидравлической системы, требующей гибкого соединения между двумя портами жидкости.Гидравлический шланг - это синтетическая резиновая трубка, окруженная каким-то гибким силовым намотком, такие как металл или волокно, а затем покрыты другой резиновой туши
1Внутренний и внешний слои резины изготовлены из синтетической резины с отличной устойчивостью к маслу.
2Укрепляющий слой сделан из высокопрочных химических волоконных материалов.
3Температура среды передачи составляет - 40 - + 55 oC.
Напряжение при взрыве: более чем в 4 раза превышает рабочее давление.
|
Публичное 规格 Размер
|
英制 规格 Размер
|
Внутренний 径 Идентификация
|
增强 слой диаметр В.Д.
|
Внешний вид Передозировка
|
Максимум рабочее давление W.P.
|
испытательное давление П.П.
|
Самый маленький 爆破压力 (взрыв давления) Давление
|
Самый маленький 曲半径 曲半径 минимум B.R.
|
Вес W.T.
|
||||||||
| Самый маленький | Максимум | Самый маленький | Максимум |
А 型
|
AT 型
|
||||||||||||
| мм | Дюйм | Минуты | Макс | Минуты | Макс | Минуты | Макс | Макс | МпА | Пси | МпА | Пси | МпА | Пси | дюйм | мм |
Килограмм/м
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
