Детали продукта
Место происхождения: Китай
Фирменное наименование: JIAYAO/RUNXI/OEM/ODM
Сертификация: ISO 9001
Номер модели: Быстрое соединение с винтом
Условия оплаты & доставки
Количество мин заказа: 1 шт.
Цена: US$ 1
Условия оплаты: L/C, D/P, T/T
Соединение: |
Мужской & женский |
Структура: |
Контроль |
Гибкий или твердый: |
Жесткие |
Материал: |
Нержавеющая сталь/медь/алюминий |
Стандартный: |
Стандартный |
Наименование продукта: |
Соединение Camlock |
Соединение: |
Мужской & женский |
Структура: |
Контроль |
Гибкий или твердый: |
Жесткие |
Материал: |
Нержавеющая сталь/медь/алюминий |
Стандартный: |
Стандартный |
Наименование продукта: |
Соединение Camlock |
Сцепления Camlock,также известные как сцепления с подшипником и канавкой, являются типом быстрого разъединения сцепления, обычно используемого в промышленных приложениях для передачи жидкостей, порошков и гранул.
Приспособления Camlock - это соединения, которые позволяют пользователям быстро соединять или отсоединять трубы, шланги или трубы без использования инструментов.Эти соединения состоят из канавленного мужского адаптера и женского соединителя с ручками или руками.
Состоит из двух основных компонентов:Мужской адаптер (также известный как "камера" или "мужской конец") и женский сцепщик (также известный как "грыв" или "женский конец").
Виды:A, B, C, D, E, F, DC, DP
Материалы:304/316 Нержавеющая сталь, медь, алюминий, PP
Эта фитинговая установка типа А (Cam and Groove) имеет мужское быстрое соединение с односторонним соединением с одной стороны и женские нитки NPT с другой стороны.Мужской камулок стороны этого сцепления будет только прикрепить к женской камулокЖенская натянутая сторона будет соединяться с мужской натянутой трубой NPT (National Pipe Tapered).
Корпус этой фитинга изготовлен из алюминия. Алюминиевые фитинги легкие и устойчивы к коррозии и абразии.Противопожарные уплотнители Buna-N, нефти и других химических веществ.
| Часть No. |
Номинальный Размер |
Пси | Код | Единица измерения: в |
Нить Размер |
||||
| А. | В. | В | D | Е | T | ||||
| CAM-07-A-AL | 3/4 дюйма. | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4 дюйма. |
| CAM-10-AL | 1" | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1" |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1-1/2" | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2" |
| CAM-20-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2 1/2 дюйма | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2 1/2 дюйма |
| CAM-30-AAL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-AAL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-AAL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
Этот тип B алюминиевого сцепления с камеры имеет женский сцепление быстрого подключения (камера и канавка) с одной стороны и мужской NPT на другой стороне.Женская сторона камулка этой сцепки будет только прикрепить к мужской камулкаМужчина натянутая сторона будет подключаться к женщине НПТ (Национальный трубный косые) натянутой трубы.
Этот алюминиевый крепежный крепеж легкий и устойчив к коррозии от абразии и некоторым химическим веществам.Этот уплотнитель фитинга изготовлен из резины NBR (Buna-N)Буна-Н уплотнители устойчивы к топливу, маслу и другим химикатам.
| Часть No. |
Номинальный Размер |
Рабочее давление: PSI | Единица измерения: в | Размер НПТ | ||||||||
| AL | BR | PP | НГ | СС | А. | В. | В | D | Е | T | ||
| CAM-07-B-XX | 3/4 дюйма. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 дюйма. |
| CAM-10-B-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2 1/2 дюйма | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 1/2 дюйма |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Эта фитинговая установка типа C (Cam and Groove) имеет женское быстросоединительное соединительное соединение Camlock с одной стороны и шланговый ствол с другой стороны.Женская сторона камулка этой сцепки будет только прикрепить к мужской камулка- Устье шланга соединяется с шлангом.
Корпус этой фитинга изготовлен из алюминия. Алюминиевые фитинги легкие и устойчивы к коррозии и абразии.Противопожарные уплотнители Buna-N, нефти и других химических веществ.
| Часть No. |
Номинальный Размер |
Рабочее давление: PSI | Единица измерения: в | ||||||||
| AL | BR | PP | НГ | СС | А. | В. | В | D | Е | ||
| CAM-07-C-XX | 3/4 дюйма. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2 1/2 дюйма | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

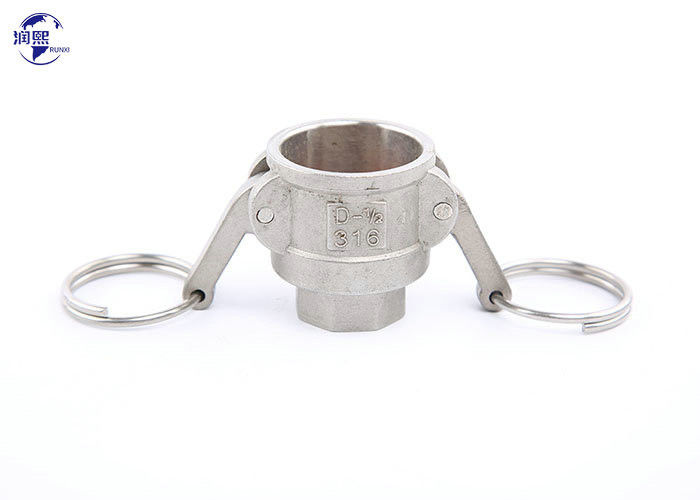

Этот фитинг типа D Camlock (Cam and Groove) имеет женское соединение быстрого подключения Camlock с одной стороны и женское соединение NPT с другой стороны.Женская сторона камулка этой сцепки будет только прикрепить к мужской камулкаЖенская натянутая сторона будет соединяться с мужской натянутой трубой NPT (National Pipe Tapered).
Корпус этой фитинга изготовлен из алюминия. Алюминиевые фитинги легкие и устойчивы к коррозии и абразии.Противопожарные уплотнители Buna-N, нефти и других химических веществ.
| Часть No. |
Номинальный Размер |
Рабочее давление: PSI | Единица измерения: в | Размер НПТ | ||||||||
| AL | BR | PP | НГ | СС | А. | В. | В | D | Е | T | ||
| CAM-07-D-XX | 3/4 дюйма. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 дюйма. |
| CAM-10-D-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2 1/2 дюйма | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 1/2 дюйма |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
У этой подвески типа E (Cam and Groove) есть мужское быстрое соединение на одной стороне и шланг на другой стороне.Бока шланга может быть прикреплена к шлангу.
Корпус этой фитинга изготовлен из алюминия. Алюминиевые фитинги для блокировки фитингов легкие и устойчивы к коррозии и абразии.Эти фитинги для подшипников и канавок подходят для использования с водой, гидравлические масла, хладагенты, бензин и другие нефтепродукты.
| Часть No. |
Номинальный Размер |
Рабочее давление: PSI | Единица измерения: в | |||||||||
| AL | BR | PP | НГ | СС | А. | В. | В | D | Е | F | ||
| CAM-07-E-XX | 3/4 дюйма. | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2 1/2 дюйма | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Эта фитинговая установка типа F Camlock (Cam and Groove) имеет мужской адаптер быстрого подключения Camlock с одной стороны и мужские NPT-теды с другой стороны.Мужской камулок стороны этого сцепления будет только прикрепить к женской камулокМужчина закрученной стороны будет подключаться к женщине НПТ (Национальный трубный закрученный) закрученной трубы.
Корпус этой фитинга изготовлен из алюминия. Алюминиевые фитинги для блокировки фитингов легкие и устойчивы к коррозии и абразии.Эти фитинги для подшипников и канавок подходят для использования с водой, гидравлические масла, хладагенты, бензин и другие нефтепродукты.
| Часть No. |
Номинальный Размер |
Рабочее давление: PSI | Единица измерения: в | Размер НПТ | |||||||
| AL | BR | PP | НГ | СС | А. | В. | В | D | |||
| CAM-07-F-XX | 3/4 дюйма. | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4 дюйма. |
| CAM-10-F-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1" |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2" |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2 1/2 дюйма | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2 1/2 дюйма |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Этот тип фитинга DC camlock (Cam and Groove) имеет женское быстрое соединение, которое прикрепляется к стандартному мужскому соединению.
Корпус изготавливается из алюминия. Алюминиевые фитинги для сцепления чешуйки легкие и устойчивы к коррозии и абразии.Противопожарные уплотнители Buna-NРуки подшипников изготовлены из нержавеющей стали и включают в себя два блокирующих козыря.
| Часть No. |
Номинальный Размер |
Рабочее давление: PSI | Единица измерения: в | ||||||
| AL | BR | PP | НГ | СС | А. | В. | В | ||
| CAM-07-DC-XX | 3/4 дюйма. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2 1/2 дюйма | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Этот тип DP мужской подвески (Cam and Groove) имеет мужской адаптер быстрого подключения, который прикрепляется к стандартной женской подвеске и сцеплению канавки.Сцепка с пылью и канавкой, используемая для стыковки конца трубы или шланга с женским соединителем с камней и канавкой.
Корпус изготавливается из алюминия. Алюминиевые фитинги для замков с подшипниками легкие и устойчивы к коррозии и абразии. Эти фитинги для подшипников и канавок подходят для использования с водой, гидравлическими маслами,охладители, бензина и других нефтепродуктов.
| Часть No. |
Номинальный Размер |
Рабочее давление: PSI | Единица измерения: в | ||||||
| AL | BR | PP | НГ | СС | А. | В. | В | ||
| CAM-07-DP-XX | 3/4 дюйма. | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2 1/2 дюйма | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
