Детали продукта
Место происхождения: Китай
Фирменное наименование: JIAYAO/RUNXI/OEM/ODM
Сертификация: CE, ISO9001
Номер модели: Ферула
Условия оплаты & доставки
Количество мин заказа: 1 шт.
Цена: US$ 1/Piece
Условия оплаты: L/C, T/T
Сертификация: |
CE, ISO9001 |
Давление: |
Высокое давление |
Рабочая температура: |
Высокая температура |
Тип нитки: |
Внутренняя нить |
Установка: |
Тип рукава |
Материал: |
Медь/Алюминий/Сталь |
Сертификация: |
CE, ISO9001 |
Давление: |
Высокое давление |
Рабочая температура: |
Высокая температура |
Тип нитки: |
Внутренняя нить |
Установка: |
Тип рукава |
Материал: |
Медь/Алюминий/Сталь |

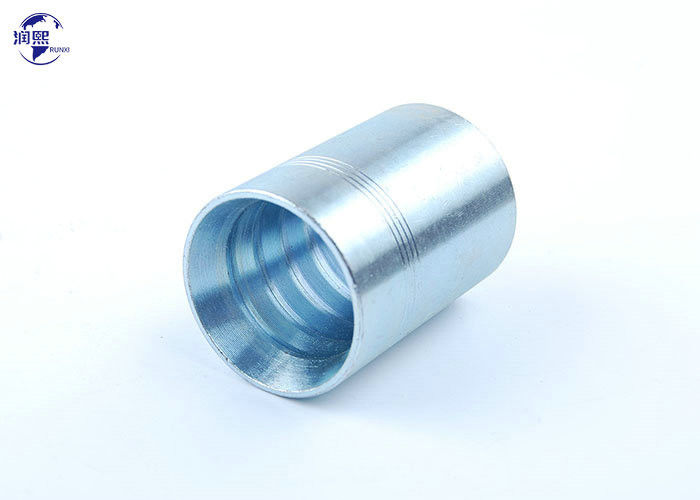

Стержни гидравлических шланговпредназначены для надежного скрещивания шланга на фитинге, создавая герметичное соединение.
Доступны в разных формах и размерах для размещения различных типов и размеров шлангов.
- Шнур для шланга из плетеных/спиральных проводов
- Шланг для шланга SAE 100R1AT/DIN20022 1ST
- Шланг для шланга SAE 100R1AT/DIN20022 1SN
- Шнур для шланга SAE 100R2AT/DIN20022 2ST
- Шнур для шланга SAE 100R2AT/DIN20022 2SN
- Шнур для шланга 4SH/4SP/R12
- Шнур для термопластичного шланга SAE 100R7
- Шланг для шланга из ПТФЕ SAE 100R14
- Шнур для шланга SAE 100R5
- Шнур для термопластичного шланга SAE 100R13
Эти шнурки используются при застегивании хвостов гидравлических шлангов с мужскими или женскими разъемами.
Диаграмма размеров гидравлических шлангов:
| SAE 100R1AT/DIN20022 1SN Шланговый ремень | |||
| Часть No 1 | Шланг | Размеры | |
| DN | DASH | Л | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| Часть No. | DN | DASH | Л |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| Часть номер один. | Шланг | Размеры | ||
| DN | DASH | D | Л | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 HOSE BORE 软管 Шланг для прокачки | 尺寸 DIMENSIONS (размеры) | |
| Часть номер один. | 公称内径DN | 标号DASH | Л |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
