Детали продукта
Место происхождения: Китай
Фирменное наименование: JIAYAO/RUNXI/OEM/ODM
Сертификация: ISO9001:2008
Номер модели: Гибкий металлический рукав
Условия оплаты & доставки
Количество мин заказа: 1 метр
Цена: US$ 1/Meter
Условия оплаты: L/C, T/T
Классификация по температуре: |
Высоко/низкотемпературные трубы |
MPa Classfication: |
Высокий тубопровод давления |
Стандартный: |
ASTM, GB, API, DIN, JIS |
Диаметр: |
13-243 мм |
Средний: |
Жидкость/Газ/Нефть/Пары/Вода/Химикаты |
Материал: |
Нержавеющая сталь |
Классификация по температуре: |
Высоко/низкотемпературные трубы |
MPa Classfication: |
Высокий тубопровод давления |
Стандартный: |
ASTM, GB, API, DIN, JIS |
Диаметр: |
13-243 мм |
Средний: |
Жидкость/Газ/Нефть/Пары/Вода/Химикаты |
Материал: |
Нержавеющая сталь |

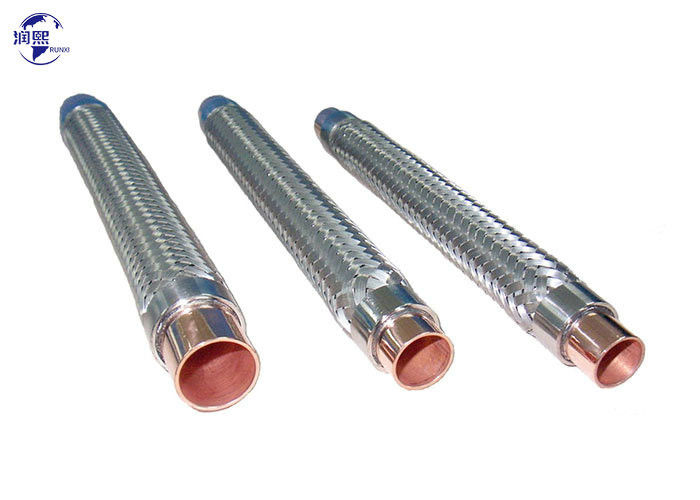

Металлический гибкий шланг из нержавеющей стали:
Металлический гибкий шланг, используемый для транспортировки всех видов среды, представляет собой вид гибкого элемента, состоящего из шланга из нержавеющей стали, состоящего из внешнего скошенного слоя,однослойные или многослойные проволочные или стальные ремни, с соединениями или фланцем на обоих концах.
Гибкий металлический шланг может широко использоваться в таких системах, как вода, пар, горячее масло и газ с их устойчивостью к давлению и гибкой структурой.
Они используются для проводки жидкостей, компенсации проблем, возникающих при установке, и поглощения вибраций и расширений.
Гибкие металлические шланги могут быть укреплены путем двойного переплетения для повышения их устойчивости к давлению и условиям окружающей среды.Кроме того, их можно укрепить пружинами с различной толщиной проволоки или полосами для увеличения срока службы для более суровых условий окружающей среды.
Характеристики:
√ устойчивость к коррозии
√ Устойчивость к высокой температуре, низкой температуре
√ Легкость
√ Малый объем
√ Хорошая гибкость
Различные типы соединений:
* BSPT Taper Male,
* BSP Конус Женщина с вращающимся орехом
* BSP Плоское лицо Женщина с вращающимся орехом
* Сцепления DIN2828 Camlock
* Фитинги НПТ
* Соединения фланцев, коды фланцев могут быть DIN2500, ANSI B 16.5, JIS B2210-84
| Типы гибких металлических шлангов | Гибкий шланг с высоким давлением Гибкий шланг со средним давлением Кольцевой гибкий шланг из нержавеющей стали Свертовой гибкий шланг из нержавеющей стали Гибкий шланг с спиральной чешуйкой Стандартный гибкий шланг из нержавеющей стали Ультратяжелый стеновой плетённый шланг |
| Выбор материала | Нержавеющая сталь 321, 304, 316L |
| Выбор рабочего давления | Высокое/среднее/низкое давление |
| Устойчивость к температуре | Высокая/низкая температура |
| Выбор арматуры | Гибкая металлическая шланговая сборка доступна, с конечными фитингами и фланцами |
| Применение | Широко используется в нефтедобывающей, химической промышленности, аэрокосмической, металлургической, электроэнергетической, газовой, строительной, механической, строительной, железной и стальной, бумажной, тканевой, медицинской,пища и сосуды для транспортировки воды, пара, масла, химикатов и т.д. |
Строительство гибкого металлического шланга
Внутреннее ядро:
Нержавеющая сталь
· Гибкие металлические шланги из нержавеющей стали имеют прочность в 304, 321 и 316L нержавеющей стали
· трубы из нержавеющей стали, сформированные в волнообразные полосы параллельно друг другу
· Выбор спиральной / свернутой доступен по запросу
Внешнее ядро:
Плетённые слои из нержавеющей стали
· Покупать шланг из гофрированного каркаса без слоев, одно- или двустворчатого
· Гибкий металлический шланг с наружным слоем косы из 304 нержавеющей стали
· Смотрите код клавиши платья в нижней части этой таблицы
Преимущества гибкого металлического шланга:
· Все металлические шланги - гофрированное ядро из нержавеющей стали, продаваемое отдельно или с сплавленными слоями из стали
· Размеры допустимого давления включают полный вакуум и те, которые перечислены в таблице спецификаций ниже
· Применение Температура от криогенной до 1500° F
· Соответствует или превышает ISO 10380 при максимальном рабочем давлении
Диаграмма размеров гибких металлических шлангов:
| Технические данные гибкого металлического шланга высокого давления | |||||||
| Плетение | Идентификация | Передозировка | Мин.бендрадиус | Установление давления при 20°C | Масса/стопы | ||
| слои | Статика | Динамическая | В.П. | Давление. | В фунтах. | ||
| дюйм | дюйм | дюйм | дюйм | Пси | Пси | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Примечание: данные основаны на температуре 20°С. Давление уменьшается с увеличением температуры окружающей среды. | |||||||
Металлические шланги с волнообразной прокладкой имеют изгибающуюся и изгибаемую структуру; надежная, быстрая и простая для подключения с экономией времени, давлением и температурно-стойкими шлангами.
Гибкие металлические шланги без косы устраняют проблемы с жестким соединением.и рукава вместо монтажа с элементами, эти шланги уделяют меньше времени, и вы можете сэкономить время.316L
Комплексные металлические шланги с длительным сроком службы; практичная, безопасная, быстрая и простая установка.
